Cầu dao tự động MCB Panasonic bảo vệ quá tải, ngắn mạch với nhiều mức dòng định mức, phù hợp cho các hệ thống điện dân dụng, thương mại và công nghiệp.
Cầu dao tự động MCB Panasonic chính hãng
Cầu dao tự động MCB Panasonic, còn gọi là aptomat tép Panasonic hoặc Miniature Circuit Breaker, là thiết bị đóng cắt và bảo vệ mạch điện trước tình trạng quá tải và ngắn mạch. Khi dòng điện vượt quá giới hạn cho phép, MCB sẽ tự động ngắt để cách ly nhánh điện gặp sự cố, góp phần bảo vệ dây dẫn, thiết bị sử dụng điện và hệ thống phân phối phía sau.
Danh mục MCB Panasonic trong tài liệu gồm các phiên bản 1P, 2P, 3P và 4P, sử dụng đặc tuyến tác động Curve C, khả năng cắt ngắn mạch 6kA và dải dòng định mức từ 6A đến 63A. Nhờ danh mục đa dạng, sản phẩm phù hợp cho tủ điện nhà ở, căn hộ, văn phòng, cửa hàng, khách sạn, nhà xưởng và nhiều công trình dân dụng, thương mại, công nghiệp.
Elmall phân phối cầu dao tự động MCB Panasonic chính hãng, phục vụ nhà thầu xây dựng, đơn vị thi công cơ điện M&E, chủ đầu tư và doanh nghiệp thương mại vật tư trên toàn quốc.
Bài viết dưới đây cung cấp thông tin về cấu tạo, ưu điểm, phân loại, mã sản phẩm, thông số kỹ thuật, ứng dụng và cách lựa chọn MCB Panasonic phù hợp với từng hệ thống điện.
Giới thiệu cầu dao tự động MCB Panasonic
MCB là thiết bị bảo vệ thường được lắp trong tủ điện để đóng, ngắt và bảo vệ từng nhánh mạch. Khi hệ thống vận hành bình thường, thiết bị cho phép dòng điện đi qua. Khi xuất hiện quá tải kéo dài hoặc ngắn mạch, cơ cấu bảo vệ bên trong sẽ tác động, làm các tiếp điểm mở ra và ngắt dòng điện.
So với cầu dao đóng ngắt thủ công, MCB có khả năng tự động phản ứng khi dòng điện vượt ngưỡng, giúp nâng cao mức độ an toàn cho hệ thống điện. Sau khi nguyên nhân sự cố được kiểm tra và xử lý, kỹ thuật viên có thể thao tác tay gạt để đưa thiết bị trở lại trạng thái vận hành.
Danh mục trong tài liệu gồm bốn nhóm:
- MCB 1P-1E, dải dòng 6–63A.
- MCB 2P-2E, dải dòng 6–63A.
- MCB 3P-3E, dải dòng 6–63A.
- MCB 4P-4E, dải dòng 16–63A.
Tất cả các nhóm đều sử dụng đặc tuyến Curve C và có khả năng cắt ngắn mạch 6kA theo bảng thông số sản phẩm.
MCB Panasonic là thiết bị đóng cắt và bảo vệ mạch điện, đa dạng số cực và dòng định mức, phù hợp cho nhiều hệ thống điện.
Cấu tạo của cầu dao tự động MCB Panasonic
Tài liệu hình ảnh tập trung vào mã sản phẩm và thông số kỹ thuật, không mô tả chi tiết cấu tạo bên trong. Về nguyên lý chung, một MCB thường gồm các bộ phận chính sau:
- Vỏ cách điện: Là lớp bảo vệ bên ngoài, bao quanh các bộ phận dẫn điện và cơ cấu đóng cắt, giúp hạn chế tiếp xúc trực tiếp với phần mang điện.
- Tay gạt điều khiển: Cho phép người dùng đóng hoặc ngắt mạch thủ công, đồng thời hỗ trợ đưa MCB trở lại trạng thái hoạt động sau khi sự cố đã được xử lý.
- Tiếp điểm đóng cắt: Có nhiệm vụ cho dòng điện đi qua khi MCB ở trạng thái ON và tách mạch khi thiết bị chuyển sang trạng thái OFF hoặc tác động bảo vệ.
- Cơ cấu bảo vệ quá tải: Theo dõi dòng điện đi qua thiết bị và tác động khi dòng điện vượt định mức trong một khoảng thời gian nhất định.
- Cơ cấu bảo vệ ngắn mạch: Phản ứng nhanh khi dòng điện sự cố tăng đột biến, giúp ngắt mạch trong thời gian ngắn.
- Buồng dập hồ quang: Hỗ trợ chia nhỏ và dập tắt hồ quang sinh ra khi tiếp điểm mở dưới tải, góp phần bảo vệ tiếp điểm và hạn chế tác động nhiệt.
- Đầu nối dây dẫn: Là vị trí đấu dây nguồn và dây tải. Đầu dây cần được cố định đúng kỹ thuật để hạn chế phát nhiệt và tiếp xúc không ổn định.
- Lẫy gắn thanh ray: Hỗ trợ cố định MCB lên thanh DIN trong tủ điện, giúp việc lắp đặt, thay thế và bố trí thiết bị thuận tiện hơn.

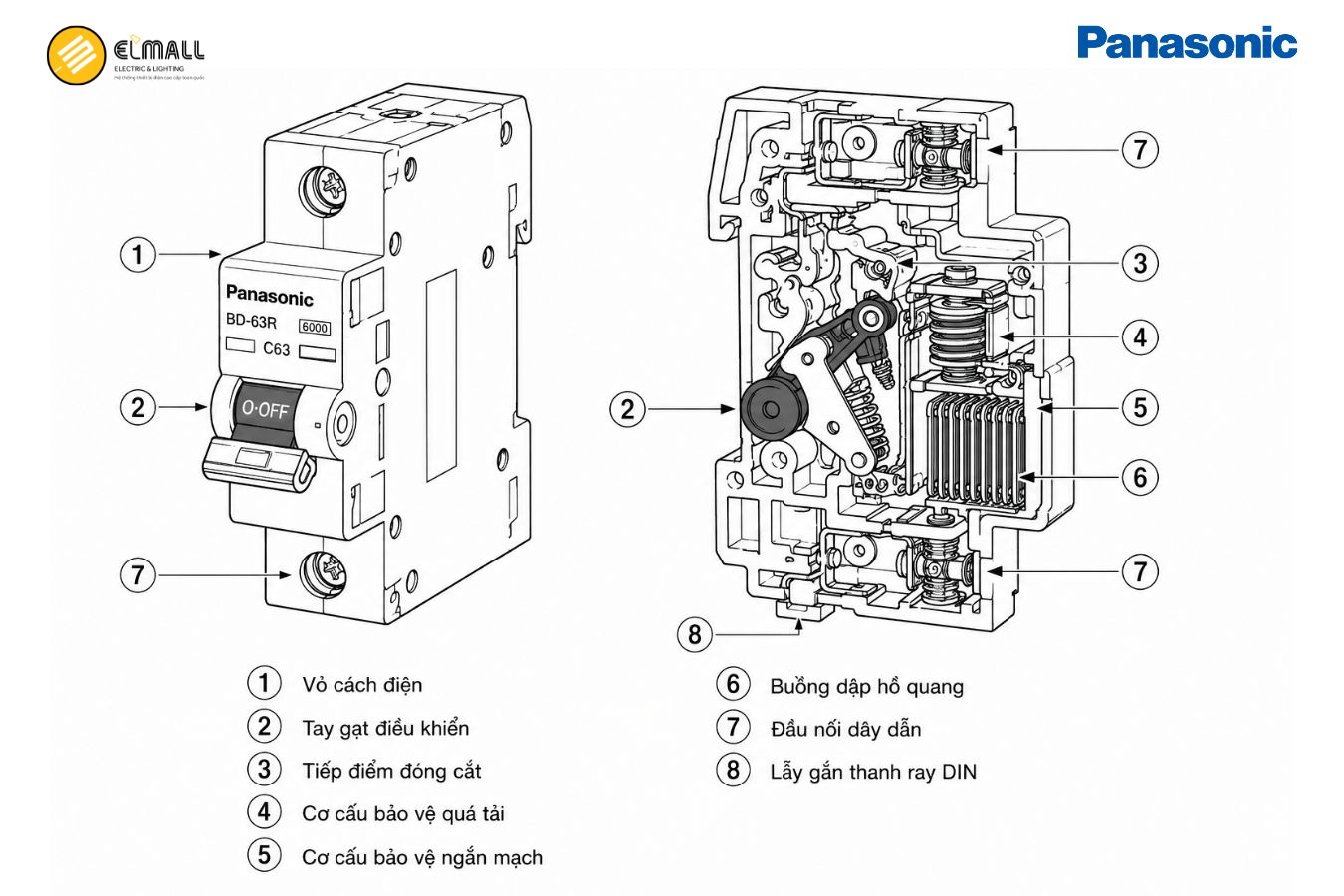

Cấu tạo của cầu dao tự động MCB Panasonic
Ưu điểm của cầu dao tự động MCB Panasonic là gì?
Cầu dao tự động MCB Panasonic có nhiều ưu điểm về khả năng bảo vệ, sự đa dạng cấu hình và tính thuận tiện khi tích hợp vào tủ điện.
- Bảo vệ quá tải: MCB tự động ngắt khi dòng điện vượt quá giá trị cho phép trong thời gian kéo dài, góp phần hạn chế dây dẫn bị quá nhiệt và giảm nguy cơ hư hỏng thiết bị phía sau.
- Bảo vệ ngắn mạch: Khả năng cắt ngắn mạch 6kA giúp thiết bị ngắt dòng sự cố trong phạm vi thông số thiết kế, phù hợp với nhiều tủ điện dân dụng và thương mại.
- Đặc tuyến Curve C: Dòng MCB trong tài liệu sử dụng đặc tuyến C, thường được lựa chọn cho các nhánh điện có dòng khởi động vừa phải như chiếu sáng, ổ cắm và một số thiết bị điện thông dụng.
- Dải dòng định mức rộng: Các phiên bản từ 6A đến 63A giúp nhà thầu dễ lựa chọn theo dòng tải, tiết diện dây và chức năng của từng nhánh điện.
- Đa dạng số cực: Danh mục gồm 1P, 2P, 3P và 4P, đáp ứng nhiều sơ đồ điện một pha và ba pha trong công trình.
- Kích thước dạng module: Thiết kế MCB dạng tép phù hợp lắp trên thanh ray trong tủ điện, giúp bố trí các thiết bị bảo vệ theo từng nhánh một cách gọn gàng.
- Dễ kiểm tra trạng thái: Tay gạt giúp kỹ thuật viên nhận biết nhanh trạng thái đóng hoặc ngắt của từng nhánh điện trong quá trình vận hành.
- Dễ thay thế và bảo trì: Thiết bị có thể tháo lắp theo từng module, thuận tiện khi cần thay đổi cấu hình hoặc xử lý một nhánh điện cụ thể.
- Mã sản phẩm rõ ràng: Mỗi dòng định mức và số cực có mã riêng, giúp nhà thầu đối chiếu với bảng khối lượng, hồ sơ thiết kế và đơn đặt hàng.
- Phù hợp nhiều loại công trình: MCB có thể sử dụng trong nhà ở, căn hộ, văn phòng, cửa hàng, khách sạn, khu dịch vụ và các tủ điện phụ trợ trong công trình công nghiệp.
Cầu dao tự động MCB Panasonic nổi bật với khả năng bảo vệ quá tải, ngắn mạch, đa dạng cấu hình và dễ lắp đặt trong nhiều hệ thống điện.
Cầu dao tự động MCB Panasonic có bao nhiêu loại?
Dựa theo số cực và số phần tử bảo vệ, danh mục MCB Panasonic được chia thành bốn nhóm chính:
- MCB 1P-1E.
- MCB 2P-2E.
- MCB 3P-3E.
- MCB 4P-4E.

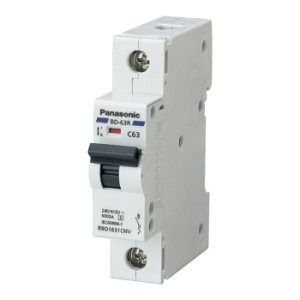

Cầu dao tự động MCB Panasonic 1P-1E
MCB Panasonic 1P-1E là dòng một cực, thường được dùng để bảo vệ dây pha của nhánh điện một pha. Sản phẩm phù hợp với các mạch chiếu sáng, ổ cắm hoặc tải riêng lẻ trong tủ điện dân dụng và thương mại.
Nhóm này sử dụng đặc tuyến Curve C, khả năng cắt 6kA và có các mức dòng từ 6A đến 63A.
A.Các model MCB 1P Panasonic
Nhóm dòng định mức từ 6A đến 40A
- BBD1061CNV: Dòng định mức 6A.
- BBD1101CNV: Dòng định mức 10A.
- BBD1161CNV: Dòng định mức 16A.
- BBD1201CNV: Dòng định mức 20A.
- BBD1251CNV: Dòng định mức 25A.
- BBD1321CNV: Dòng định mức 32A.
- BBD1401CNV: Dòng định mức 40A.
Thông số chung:
- Số cực: 1P.
- Số phần tử bảo vệ: 1E.
- Đặc tuyến: Curve C.
- Điện áp theo bảng: 240VAC/415VAC.
- Khả năng cắt: 6kA.
Nhóm dòng định mức 50A và 63A
- BBD1501CNV: Dòng định mức 50A.
- BBD1631CNV: Dòng định mức 63A.
Thông số chung:
- Số cực: 1P.
- Số phần tử bảo vệ: 1E.
- Đặc tuyến: Curve C.
- Khả năng cắt: 6kA.

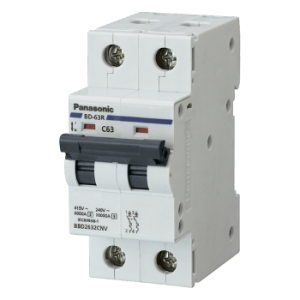

Cầu dao tự động MCB Panasonic 2P-2E
MCB Panasonic 2P-2E có hai cực và hai phần tử bảo vệ, phù hợp với các nhánh điện một pha cần đóng ngắt đồng thời hai dây theo thiết kế.
Sản phẩm có dải dòng từ 6A đến 63A, đặc tuyến Curve C và khả năng cắt 6kA.
Các model MCB 2P Panasonic
Nhóm dòng định mức từ 6A đến 40A
- BBD2062CNV: Dòng định mức 6A.
- BBD2102CNV: Dòng định mức 10A.
- BBD2162CNV: Dòng định mức 16A.
- BBD2202CNV: Dòng định mức 20A.
- BBD2252CNV: Dòng định mức 25A.
- BBD2322CNV: Dòng định mức 32A.
- BBD2402CNV: Dòng định mức 40A.
Thông số chung:
- Số cực: 2P.
- Số phần tử bảo vệ: 2E.
- Đặc tuyến: Curve C.
- Điện áp theo bảng: 240VAC/415VAC.
- Khả năng cắt: 6kA.
Nhóm dòng định mức 50A và 63A
- BBD2502CNV: Dòng định mức 50A.
- BBD2632CNV: Dòng định mức 63A.
Thông số chung:
- Số cực: 2P.
- Số phần tử bảo vệ: 2E.
- Đặc tuyến: Curve C.
- Khả năng cắt: 6kA.
Cầu dao tự động MCB Panasonic 3P-3E
MCB Panasonic 3P-3E được thiết kế cho các mạch điện ba pha, giúp đóng ngắt đồng thời ba cực và bảo vệ từng pha theo cấu hình sản phẩm.
Dòng MCB này có các mức dòng định mức từ 6A đến 63A, điện áp 415VAC và khả năng cắt 6kA.
Các model MCB 3P Panasonic
Nhóm dòng định mức từ 6A đến 40A
- BBD3063CNV: Dòng định mức 6A.
- BBD3103CNV: Dòng định mức 10A.
- BBD3163CNV: Dòng định mức 16A.
- BBD3203CNV: Dòng định mức 20A.
- BBD3253CNV: Dòng định mức 25A.
- BBD3323CNV: Dòng định mức 32A.
- BBD3403CNV: Dòng định mức 40A.
Thông số chung:
- Số cực: 3P.
- Số phần tử bảo vệ: 3E.
- Đặc tuyến: Curve C.
- Điện áp: 415VAC.
- Khả năng cắt: 6kA.
Nhóm dòng định mức 50A và 63A
- BBD3503CNV: Dòng định mức 50A.
- BBD3633CNV: Dòng định mức 63A.
Thông số chung:
- Số cực: 3P.
- Số phần tử bảo vệ: 3E.
- Đặc tuyến: Curve C.
- Điện áp: 415VAC.
- Khả năng cắt: 6kA.
Cầu dao tự động MCB Panasonic 4P-4E
MCB Panasonic 4P-4E có bốn cực và bốn phần tử bảo vệ, phù hợp với các hệ thống ba pha bốn dây cần đóng ngắt đồng thời toàn bộ các cực theo thiết kế.
Nhóm sản phẩm có dải dòng từ 16A đến 63A, điện áp 415VAC và khả năng cắt 6kA.
Các model MCB 4P Panasonic
Nhóm dòng định mức từ 16A đến 40A
- BBD4164CNV: Dòng định mức 16A.
- BBD4204CNV: Dòng định mức 20A.
- BBD4254CNV: Dòng định mức 25A.
- BBD4324CNV: Dòng định mức 32A.
- BBD4404CNV: Dòng định mức 40A.
Thông số chung:
- Số cực: 4P.
- Số phần tử bảo vệ: 4E.
- Đặc tuyến: Curve C.
- Điện áp: 415VAC.
- Khả năng cắt: 6kA.
Nhóm dòng định mức 50A và 63A
- BBD4504CNV: Dòng định mức 50A.
- BBD4634CNV: Dòng định mức 63A.
Thông số chung:
- Số cực: 4P.
- Số phần tử bảo vệ: 4E.
- Đặc tuyến: Curve C.
- Điện áp: 415VAC.
- Khả năng cắt: 6kA.
Cầu dao tự động MCB Panasonic có thể ứng dụng ở đâu?
Với dải dòng định mức từ 6A đến 63A và nhiều cấu hình số cực, MCB Panasonic có thể sử dụng trong nhiều hệ thống điện khác nhau.
- Tủ điện nhà ở: MCB bảo vệ các nhánh chiếu sáng, ổ cắm, điều hòa, bình nước nóng và thiết bị điện riêng lẻ theo thiết kế.
- Căn hộ và chung cư: Sản phẩm phù hợp cho tủ điện căn hộ, tủ tầng và các nhánh phân phối điện dân dụng.
- Văn phòng: MCB có thể bảo vệ mạch chiếu sáng, ổ cắm làm việc, thiết bị văn phòng và các nhánh điện phụ trợ.
- Cửa hàng và showroom: Thiết bị hỗ trợ phân chia, đóng cắt và bảo vệ các nhánh đèn, biển hiệu, ổ cắm và thiết bị trưng bày.
- Khách sạn: MCB được sử dụng trong tủ điện phòng, tủ tầng và các nhánh cấp điện cho chiếu sáng, ổ cắm hoặc thiết bị dịch vụ.
- Trường học: Sản phẩm phù hợp với tủ điện lớp học, phòng giáo viên, phòng chức năng và các khu vực hành chính.
- Nhà xưởng: MCB có thể sử dụng cho các nhánh điện phụ trợ, mạch điều khiển, chiếu sáng hoặc tải nhỏ trong tủ điện công nghiệp.
- Tủ điều khiển: Các model dòng nhỏ phù hợp bảo vệ mạch điều khiển và thiết bị có dòng định mức thấp theo thiết kế.
- Hệ thống ba pha: MCB 3P và 4P phù hợp với các nhánh điện ba pha có dòng định mức trong phạm vi sản phẩm.
- Công trình thương mại: Danh mục nhiều dòng và nhiều cực giúp nhà thầu xây dựng bảng vật tư đồng bộ cho tủ điện phân phối.

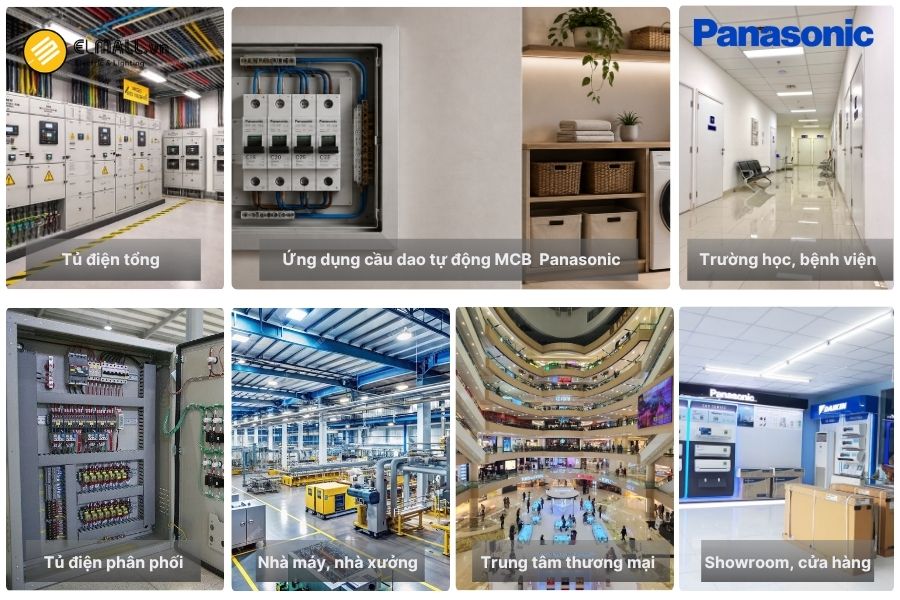

Cầu dao tự động MCB Panasonic phù hợp cho tủ điện nhà ở, văn phòng, khách sạn, nhà xưởng và các công trình dân dụng, thương mại.
Cách lựa chọn cầu dao tự động MCB Panasonic phù hợp
Việc lựa chọn MCB cần dựa trên bản vẽ và tính toán điện, không nên chỉ chọn theo công suất danh nghĩa của thiết bị.
- Lựa chọn theo dòng tải: Dòng định mức của MCB cần lớn hơn hoặc bằng dòng vận hành của tải nhưng không được vượt quá khả năng chịu tải của dây dẫn.
- Lựa chọn theo tiết diện dây: MCB phải phối hợp với tiết diện, vật liệu và phương pháp lắp đặt dây để bảo vệ dây dẫn trước quá tải.
- Lựa chọn theo số cực: Mạch một pha có thể sử dụng MCB 1P hoặc 2P tùy thiết kế; mạch ba pha thường sử dụng MCB 3P hoặc 4P.
- Lựa chọn theo điện áp: Cần đối chiếu điện áp 240VAC hoặc 415VAC theo từng nhóm sản phẩm và hệ thống thực tế.
- Lựa chọn theo khả năng cắt: MCB 6kA chỉ nên được sử dụng khi khả năng cắt đáp ứng dòng ngắn mạch dự kiến tại điểm lắp đặt.
- Lựa chọn theo đặc tuyến: Curve C phù hợp với nhiều tải thông dụng có dòng khởi động ở mức vừa phải; tải đặc biệt cần được kỹ sư kiểm tra riêng.
- Lựa chọn theo chức năng nhánh: Mạch chiếu sáng, ổ cắm, điều hòa hoặc thiết bị riêng có yêu cầu dòng định mức khác nhau.
- Phối hợp với thiết bị phía trên: MCB cần phối hợp với MCCB, RCCB hoặc thiết bị bảo vệ đầu nguồn để hạn chế mất điện toàn hệ thống khi xảy ra sự cố cục bộ.
- Không thay thế chức năng chống rò: MCB bảo vệ quá tải và ngắn mạch, không thay thế RCCB hoặc RCBO khi hệ thống cần bảo vệ dòng rò.
Lưu ý khi lắp đặt cầu dao tự động MCB Panasonic
Để MCB vận hành đúng chức năng và đảm bảo an toàn, quá trình thi công cần lưu ý các điểm sau:
- Đối chiếu đúng mã sản phẩm: Kiểm tra dòng định mức, số cực, điện áp và khả năng cắt trước khi lắp đặt.
- Ngắt nguồn hoàn toàn: Mọi thao tác đấu nối, tháo lắp hoặc kiểm tra phải được thực hiện khi hệ thống đã được cách ly điện.
- Lắp đúng vị trí nguồn và tải: Thực hiện theo ký hiệu và hướng dẫn kỹ thuật của sản phẩm.
- Gắn chắc trên thanh ray: MCB cần được cố định hoàn toàn trên thanh DIN, không để thiết bị lỏng hoặc nghiêng trong tủ.
- Sử dụng dây đúng tiết diện: Tiết diện dây phải phù hợp với dòng tải và định mức của MCB.
- Tuốt dây đúng chiều dài: Không để lõi đồng hở quá nhiều và không để lớp cách điện lọt sâu vào vị trí tiếp xúc.
- Siết đầu dây chắc chắn: Đầu nối lỏng có thể làm tăng điện trở tiếp xúc, gây phát nhiệt và làm hỏng thiết bị.
- Không đấu quá nhiều dây vào một cực: Chỉ thực hiện khi đầu nối và hướng dẫn kỹ thuật cho phép.
- Kiểm tra sơ đồ pha: Với MCB 3P và 4P, cần đấu đúng thứ tự và sơ đồ của hệ thống.
- Ghi nhãn từng nhánh: Nên ghi rõ tên tải hoặc khu vực được bảo vệ để thuận tiện khi vận hành và bảo trì.
- Thử đóng ngắt trước khi cấp điện: Kiểm tra cơ cấu tay gạt và độ chắc chắn của thiết bị sau khi lắp.
- Không tự ý tăng dòng định mức: Khi MCB thường xuyên tác động, cần tìm nguyên nhân quá tải hoặc sự cố thay vì thay bằng MCB có dòng lớn hơn.
- Kiểm tra nhiệt định kỳ: Theo dõi dấu hiệu nóng bất thường, đổi màu hoặc mùi khét tại đầu nối trong quá trình vận hành.
- Thay thế thiết bị đã hư hỏng: Không tiếp tục sử dụng MCB có vỏ nứt, tay gạt lỏng hoặc tác động không ổn định.
Đơn vị phân phối cầu dao tự động MCB Panasonic chính hãng
Elmall là hệ thống thiết bị điện cao cấp, chuyên phân phối đèn LED, thiết bị đóng cắt và vật tư điện của nhiều thương hiệu lớn cho công trình dân dụng, thương mại và công nghiệp.
Khi mua MCB Panasonic tại Elmall, khách hàng được hỗ trợ:
- Tư vấn lựa chọn model: Hỗ trợ đối chiếu dòng định mức, số cực, điện áp và khả năng cắt theo yêu cầu công trình.
- Kiểm tra bảng khối lượng: Hỗ trợ nhà thầu rà soát mã sản phẩm 1P, 2P, 3P và 4P trước khi đặt hàng.
- Phục vụ khách hàng B2B: Có chính sách phù hợp cho nhà thầu xây dựng, đơn vị M&E, chủ đầu tư và doanh nghiệp thương mại vật tư.
- Báo giá theo số lượng: Giá được tư vấn theo mã sản phẩm, số lượng, tiến độ và địa điểm giao hàng.
- Hỗ trợ hóa đơn VAT: Đáp ứng yêu cầu hạch toán, nghiệm thu và quyết toán của khách hàng doanh nghiệp.
- Giao hàng trên toàn quốc: Elmall có hệ thống chi nhánh tại Hà Nội, Hải Phòng, Quảng Ninh, Bắc Ninh, Đà Nẵng, Quy Nhơn và TP.HCM.
Câu hỏi thường gặp về cầu dao tự động MCB Panasonic
MCB Panasonic dùng để làm gì?
MCB có chức năng đóng cắt và bảo vệ mạch điện trước tình trạng quá tải và ngắn mạch.
MCB Panasonic có chống rò điện không?
Không. Dòng MCB trong tài liệu bảo vệ quá tải và ngắn mạch. Khi cần bảo vệ dòng rò, hệ thống phải sử dụng RCCB, RCBO hoặc thiết bị phù hợp theo thiết kế.
MCB Panasonic có những loại nào?
Danh mục gồm MCB 1P-1E, 2P-2E, 3P-3E và 4P-4E.
Dải dòng định mức của MCB Panasonic là bao nhiêu?
Theo tài liệu, sản phẩm có dải dòng từ 6A đến 63A. Riêng nhóm 4P bắt đầu từ 16A.
Khả năng cắt của MCB Panasonic là bao nhiêu?
Các model trong tài liệu có khả năng cắt ngắn mạch 6kA.
Curve C trên MCB là gì?
Curve C là đặc tuyến tác động của MCB, thường được sử dụng cho các tải thông dụng có dòng khởi động ở mức vừa phải.
MCB 1P và 2P khác nhau như thế nào?
MCB 1P đóng ngắt một cực, còn MCB 2P đóng ngắt đồng thời hai cực theo cấu hình thiết bị và sơ đồ điện.
Khi nào nên dùng MCB 3P?
MCB 3P thường được sử dụng cho nhánh điện ba pha cần đóng ngắt và bảo vệ đồng thời ba pha.
Khi nào nên dùng MCB 4P?
MCB 4P phù hợp với hệ thống ba pha bốn dây cần đóng ngắt đồng thời bốn cực theo thiết kế.
Có thể chọn MCB theo công suất thiết bị không?
Công suất chỉ là một thông tin đầu vào. Cần tính dòng tải, tiết diện dây, điện áp, dòng khởi động và khả năng cắt trước khi lựa chọn.
Vì sao MCB thường xuyên nhảy?
Nguyên nhân có thể do quá tải, ngắn mạch, đầu nối lỏng, thiết bị điện bị lỗi hoặc lựa chọn MCB không phù hợp. Cần kiểm tra hệ thống trước khi đóng điện trở lại.
Elmall có báo giá MCB Panasonic theo dự án không?
Có. Khách hàng có thể gửi mã sản phẩm, số lượng, bảng khối lượng và khu vực giao hàng để Elmall kiểm tra và báo giá.
